集成电路三维X射线检测仪
文章来源:
发布时间: 2023-01-05
字体: 【
大
、
中
、
小
】

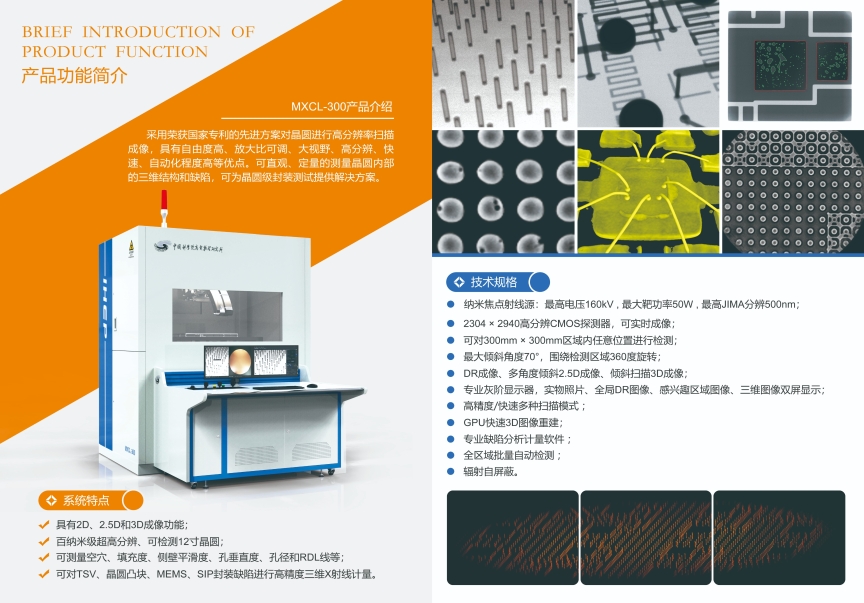

X射线三维层析成像仪(MXCL-300)作为技术成果转化的重要仪器设备之一,极大解决了半导体工业生产中大尺寸板状物的检测问题,集自由度高、放大比可调、大视野、高分辨、快速重建等优点于一身,在贴片电阻、晶圆级封装缺陷、球栅阵列封装(BGA)缺陷、方型扁平式封装(QFP)缺陷、绝缘栅双极型晶体管(IGBT)焊层缺陷检测、插件焊接质量等电路板、芯片、板状化石等领域发挥了极为重要的作用。
