做集成电路是一件很烧钱的事儿,所以作为设计人员,我们真的压力山大
文章来源: 魏微  |  发布时间:2023-11-03  |  【打印】 【关闭】  |  浏览:


如果不去挑战,

我们就一直会被“卡脖子”,

原始创新自然就更无从谈起。



大家好,我叫魏微,来自中国科学院高能物理研究所。今天想和大家分享我们是怎么做相机的。当然,我做的相机有点特殊,它的拍摄对象是X射线。

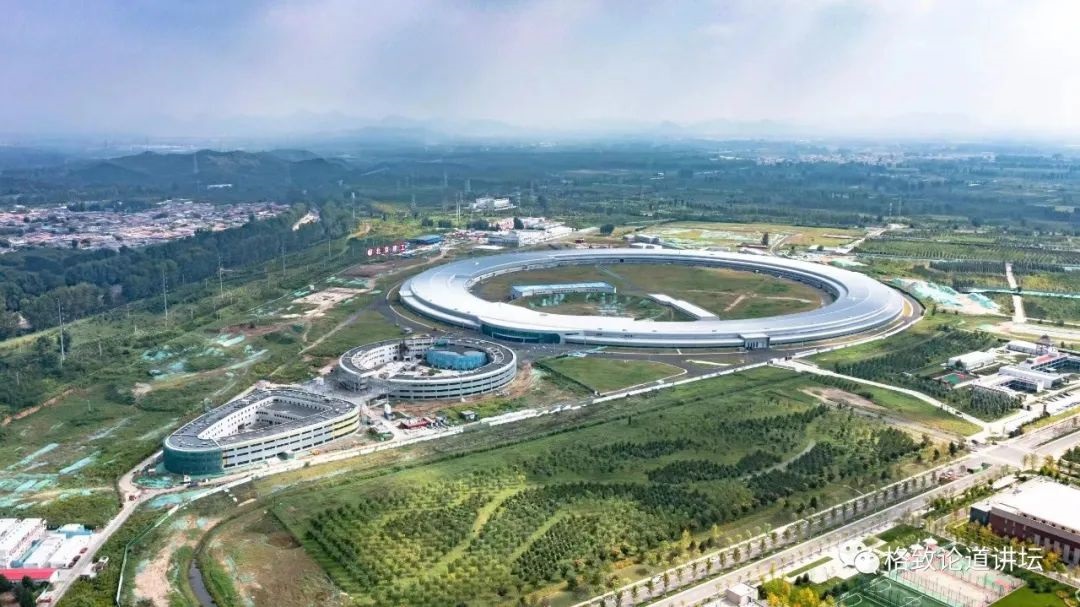

▲ 相机将放到这里——北京怀柔“高能光源”(建设中)

那这台相机显然不是日常生活中用来拍照的,而是会用到一个非常特殊的地方。就是这张图里所展示的像放大镜一样的地方,它的名字叫做高能同步辐射光源,是可以产生高品质X光的大科学装置。

  来源于格致论道讲坛 ,作者魏微
