测试结果表明：在4.2 K温度下，166 MHz超导腔的加速电压达到1.5 MV时，其品质因数Q0值超过3.8E+9；500MHz超导腔的加速电压达到2.0 MV时，其品质因数Q0值超过3.0E+9。两个频段的超导腔均采用缓冲化学抛光（BCP）处理，测试结果均优于HEPS的设计指标。

　　166 MHz超导腔是国际上首台用于加速光速粒子（beta=1）的四分之一波长（QWR）主动型超导腔，具有结构复杂、高阶模式频率低、微波功率高等挑战。在2017-2019年HEPS-TF阶段成功研制的超导原型腔的基础上，新腔采用扩大束管实现腔内高阶模式深度抑制的全新设计方案，以满足储存环严格的阻抗要求。设计上，在保持腔结构紧凑的同时，实现了高频参数和机械参数的优化；在制造过程中，与北京高能锐新公司的技术人员联合攻关，解决了大尺寸复杂结构加工和焊接的一系列技术难题；在腔的后处理过程中，成功消除了复杂腔体结构中酸液流速不均导致的酸洗纹路，大幅改善了超导腔的内表面质量。

　　500 MHz超导腔在BEPCII备用腔成功研制的基础上，根据HEPS的要求进行了机械结构的进一步优化。与北京高能锐新公司的技术人员联合攻关，解决了大尺寸椭球腔冲压、焊接等一系列技术难题；在腔的后处理过程中，与宁夏东方超导公司的技术人员进行联合攻关，通过细致的仿真计算和多轮实验验证，最终确定了优化的酸洗结构，显著改善了超导腔的内表面质量。

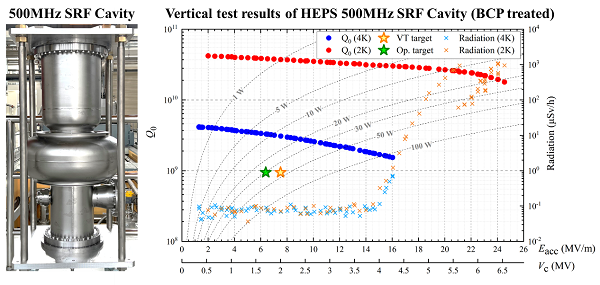

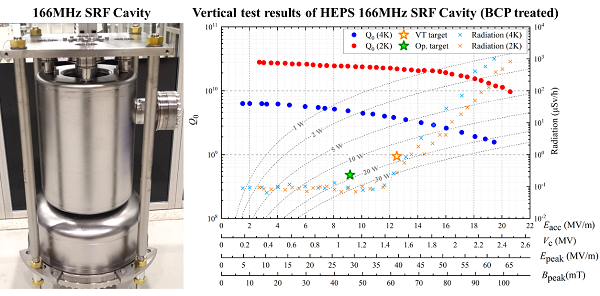

HEPS 166 MHz超导腔和500 MHz超导腔垂直测试结果

HEPS 166 MHz超导腔和500 MHz超导腔垂直测试结果
