Eu2+掺杂的硅酸盐真空紫外发光材料研

　　Eu²⁺离子在复合氧化物中的最低5d轨道一般低于其4f^{7 6}P_J能级，常表现为宇称允许的5d-4f跃迁发射。因5d轨道易受配位环境的影响，Eu²⁺离子的发光在整个可见光区可调，这使得Eu²⁺掺杂的荧光粉在照明显示等方面有重要的应用。在复合氧化物基质中，很多稀土离子的5d高激发态能级大都位于或者接近真空紫外区域，研究材料在真空紫外区的发光性质有助于我们全面了解这些稀土离子的5d高激发态能级。因而研究稀土发光材料的真空紫外光谱，有助于发现新的高性能荧光粉。中山大学梁宏斌教授课题组对Eu²⁺离子掺杂的硅酸盐真空紫外发光材料进行了系统的研究, 相关的研究成果发表在2013年《Journal of Materials Chemistry C》上，其中一篇被评为2013年度的Hot Article。

　　该课题组发现Eu²⁺在BaCa₂MgSi₂O₈基质中占据两种不同的阳离子格位，研究了不同格位Eu²⁺离子的发光性质，证明了Eu²⁺离子之间的能量传递，确定了Eu²⁺离子的能级，发现在真空紫外和紫外光激发下，该荧光粉有较强的发光。　　

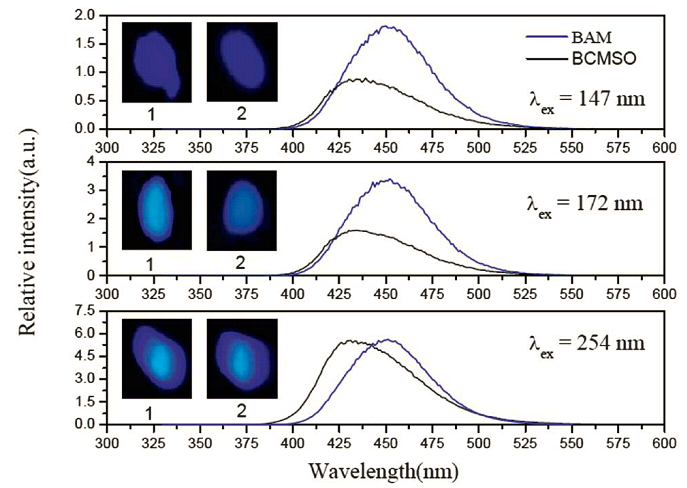

　　利用北京同步辐射装置(BSRF)测定的样品在真空紫外-紫外(VUV-UV)光激发下样品的发光光谱及发光像。

　　Eu²⁺在Sr₈(Si₄O₁₂)Cl₈基质中有强的青光发射，荧光衰减快(~ 0.9 µs)，色坐标为(0.136, 0.298),与三基色荧光粉联用可以扩大显示色域。因此，在3D-PDP中宽色域3D显示方面有较好的应用前景。

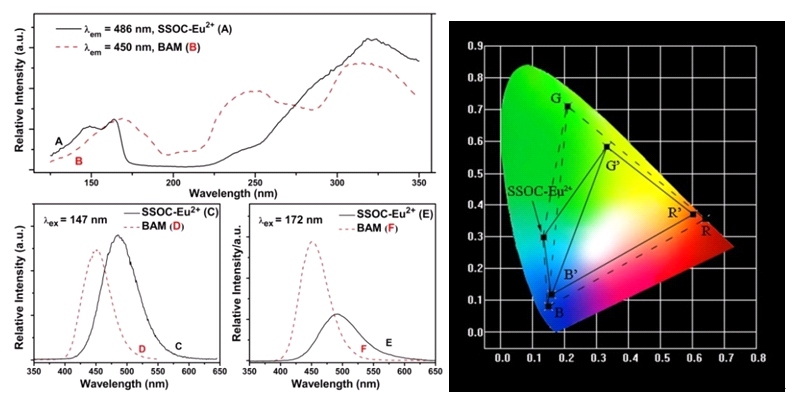

　　 利用北京同步辐射装置(BSRF)测得的SSOC-Eu²⁺样品在VUV-vis区的激发发射光谱及与参比商品发光材料的比较和扩大色域示意图。
