明代景德镇官窑釉里红瓷器的呈色机制

　　人类利用过渡金属元素使玻璃态材料的着色，已有悠久的历史。原则上讲，钪、钛、钒、铬、锰、铁、钴、镍、铜等过渡金属元素都可以作为着色剂使用。但古陶瓷中常用的着色剂只有铁、锰、钴和铜等四种。而这其中，铜红一直是引人关注的研究领域。这不仅是铜红具有独特的艺术魅力，更在于其工艺上具有极高的难度; 铜在高温下易挥发，且对温度、气氛、冷却速度、含量等因素都极为敏感，只有在合适的条件才能成功呈现红色， 否则，难免失败。因此铜红瓷器历来属于名贵珍品，具有极高的文化和科技价值。

　　中国科学院大学人文学院科技史与科技考古系的朱剑博士研究组，利用同步辐射技术，对一枚明代早期，景德镇官窑出土的釉里红瓷器进行了深入研究（图1），研究成果发表于2014年4月的 《Journal of Synchrotron Radiation》上。

图1 釉里红瓷器样品

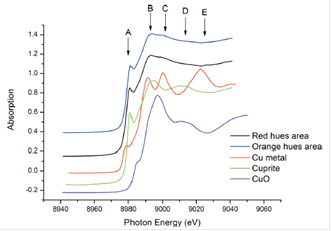

 图2 不同颜色区域及标样的Cu的K边XANES谱

　　表1 利用同步辐射μ-XRF 技术分析得到的不同颜色区域的化学成分

　　利用BSRF 4W1B-X射线荧光微分析实验技术，对样品不同呈色部位进行的微区无损分析表明（表1），该样品红色区域铜含量明显偏高，其余元素差异不大，因此铜是呈色的主要原因。 利用BSRF 1W1B XAFS技术，对样品呈色部位的XANES分析结果显示（图2），铜的近边结构中，在边前有较强的锐峰；边后特征峰表明，铜以不同价态混合比例存在。研究还利用分光光度计对呈色区域进行了色度分析，结果暗示不同呈色部位具有不同的散射效应。综合不同的实验结果，研究对铜红的呈色机制给出了初步解释。
