您现在的位置:首页 >  >> 内嵌Cu2Te纳米团簇提升超离子导体Cu2Se的热电性能

内嵌Cu2Te纳米团簇提升超离子导体Cu2Se的热电性能

时间:2017年09月08日 点击数: 出处: 编辑:

  热电材料在热电转化领域具有重要的应用价值,近年来热电材料研究成为能源相关材料研究的热点。一方面热电器件可以用于废热发电有效利用能源,对环境友好;另一方面热电器件也可以作为制冷器件,由于其无挥发性、轻便等优势在航天、探测器等领域发挥至关重要的作用。Cu2Se基超离子导体型热电材料在高温区热电性能优异(热电优值大于1),在中温400K极窄的温度窗口里,热电优值可以超过2,然而在高温下的热电优值仍然未达到如此高的记录。

  近期,清华大学南策文院士课题组Sajid Butt博士与中国科学院高能物理研究所徐伟副研究员等合作,开发出内嵌Cu2Te纳米颗粒的超离子导体Cu2Se基热电材料,将其热电性能优值提高至1.9 (873K)。为揭示其热电性能增强的机理,他们利用北京同步辐射装置的4B7A-中能实验站,利用X射线近边吸收谱组作为局域结构探针,结合多重散射理论的理论模拟,研究了增强型超离子导体Cu2Se热电材料的局域结构。

  如图1所示,利用中能X射线Te L3边近边吸收谱,可以确证掺杂的Te离子形成了Cu2Te的纳米团簇。如图2 所示,这种内嵌型纳米团簇对晶格振动的热输运声子形成有效的散射,降低声子在该材料中的传输,最终导致了热导率降低,增强了材料的热电性能。结合电镜分析,提出了一种优化离子型导体Cu2Se热电材料性能的途径。该项工作发表在ACS Appl. Mat. Interfaces 8, (24), 15196-15204 (2016)上。

  说明: D:\My Papers\Paper # 6\Figures\2-XAFS.tif

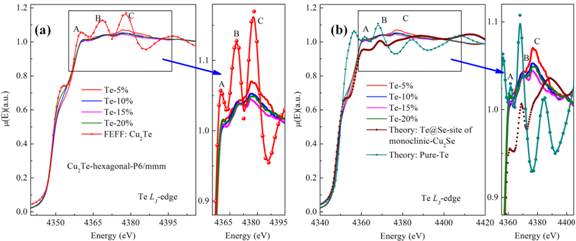

  1 掺杂原子Te的局域结构

  说明: E:\My Papers\Paper # 5\Figures\TOC graphics.tif

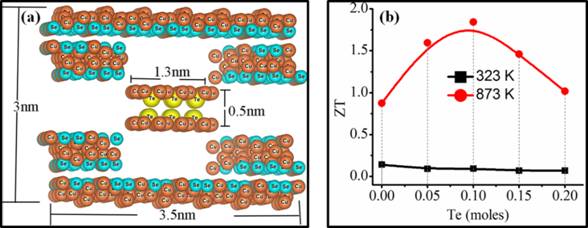

2 内嵌Cu2Te型纳米团簇的热电性能优化模型

  发表文章:

  Sajid Butt,* Wei Xu,* Muhammad U. Farooq, Guang K. Ren, Qinghua Zhang, Yingcai Zhu, Sajid U. Khan, Lijuan Liu, Meijuan Yu, Fida Mohmed, Yuanhua Lin, and Ce-Wen Nan*, Enhanced Thermoelectricity in High-Temperature βPhase Copper(I)Selenides Embedded with Cu2Te Nanoclusters, ACS Appl. Mat. Interfaces 8, (24), 15196-15204 (2016)

字体: 收藏 打印文章
