硬X射线纳米探针线站
文章来源:   |  发布时间:2019-03-28  |  【打印】 【关闭】  |  浏览:


 X射线纳米探针线站】

   硬X射线纳米探针线站专注于纳米级硬X射线的原位实验,结合多种实验技术实现对样品高空间分辨的多模态表征,进而在纳米尺度甚至原子尺度上解析其结构、应变、动力学效应和化学状态等。


硬X射线纳米探针线站可以提供能量范围在5-23keV、能量分辨率10-4的硬X射线单色光探针,具备极限聚焦和原位实验两种模式:在极限聚焦模式下,最小聚焦光斑尺寸<10nm,工作距离0.5~1mm,样品处光通量>1×109phs/s@10keV(储存环流强200mA,发射度60pm·rad情况下);在原位实验模式下,最小聚焦光斑尺寸为50nm,工作距离40~50mm,样品处光通量>
1×1011phs/s@10keV(储存环流强200mA,发射度60pm·rad情况下)。


主要的实验方法有高分辨荧光谱成像(n-XRF)、扫描相干衍射成像(Ptychography)、纳衍射(n-XRD)和近边吸收谱(n-XANES)等。

硬X射线纳米探针线站总长度>200m,是HEPS首批线站中三条实验大厅外的长光束线站之一。其插入件是一台3m长的低温冷却永磁波荡器(CPMU),位于储存环低β直线节内;光束线上的主要光学元件有水冷白光偏转镜、压弯镜、水平偏转液氮冷却双晶单色器及复合折射透镜;实验站的极限聚焦实验平台的聚焦元件为多层膜劳埃透镜(MLL),原位实验平台的聚焦元件为KB反射镜。为了满足在实验过程中纳米样品与纳米光束之间的相对位置变化不影响实验数据质量,纳米探针实验棚屋通过建设独立地基来隔离实验站的外部振源,并通过建设恒温空调系统,满足在12h内温度稳定性好于±0.05℃的要求。



 负责人:常广才(010-88236710,changgc@ihep.ac.cn

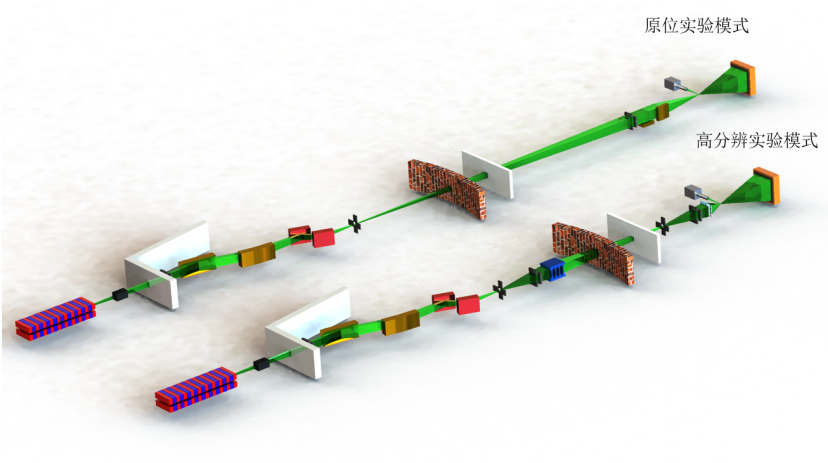

  硬X射线纳米探针线站光学布局俯视图
