【 高压线站】

　　高压线站是一条插入件线站，用于开展物质在极端条件下的关键科学问题研究。本线站供用户在高压条件下利用多种X射线微束衍射技术（如粉晶、多晶、单晶XRD以及对分布函数方法）开展实验测试研究。实验站提供20 keV – 75 keV的工作能量，聚焦光斑尺寸在150 nm  – 10 μm范围的X射线。同时，实验站还搭建了激光加温、电阻加热、低温和压力动态加载等多种样品环境。根据光学设计及样品环境特点，实验站设置了两个独立棚屋，其中上游棚屋包括通用实验和激光加热两个实验平台，下游棚屋放置用来开展需要亚微米光斑高压实验的平台，用户可根据具体实验需求选择相应的实验平台。

　　本线站关键的X射线参数以及样品环境装置如下：

　　1. X射线能量：20、30、40、50和75 keV

　　2. 样品处光通量：> 10¹³ ph/s @30 keV

　　3. 样品处光斑尺寸（FWHM）：2 μm (H) × 1 μm (V) @30 keV (CRL)；

　　0.15 μm (H) × 0.15 μm (V) @30 keV (K-B)

　　4. 样品环境：激光加温系统（Tmax > 4000 K），低温恒温器（Tmin = 4 K），电阻加热（Tmax > 800 K），动态加载装置（vmax>150 TPa/s）。同时，实验站配有在线红宝石测压系统以及远程压力控制装置。



　　负责人：李晓东（010-88235981  lixd@ihep.ac.cn）

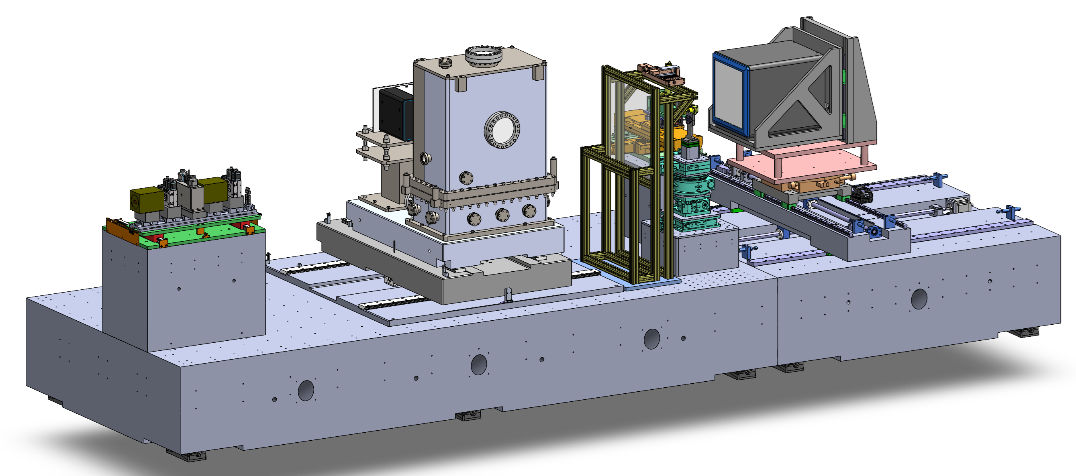

光路图
