【ID42 测试线站】
引用标识码：31138.02.HEPS.ID42
负责人：杨俊亮，yangjl@ihep.ac.cn
【线站综述Overview】
ID42测试束线作为高能同步辐射光源（HEPS）项目首批建设的线站之一，是一条专注于光学元件、探测器及光束线设备研发测试，并致力于同步辐射新实验方法及新应用领域拓探索的专用光束线。该束线串联使用扭摆器与波荡器两种光源（分时运行），依托HEPS高能量、低发射度等优异特性，可兼顾宽能谱范围、大光斑和高亮度、高相干性特性，是目前国际上唯一兼具扭摆器与波荡器双光源的测试束线。

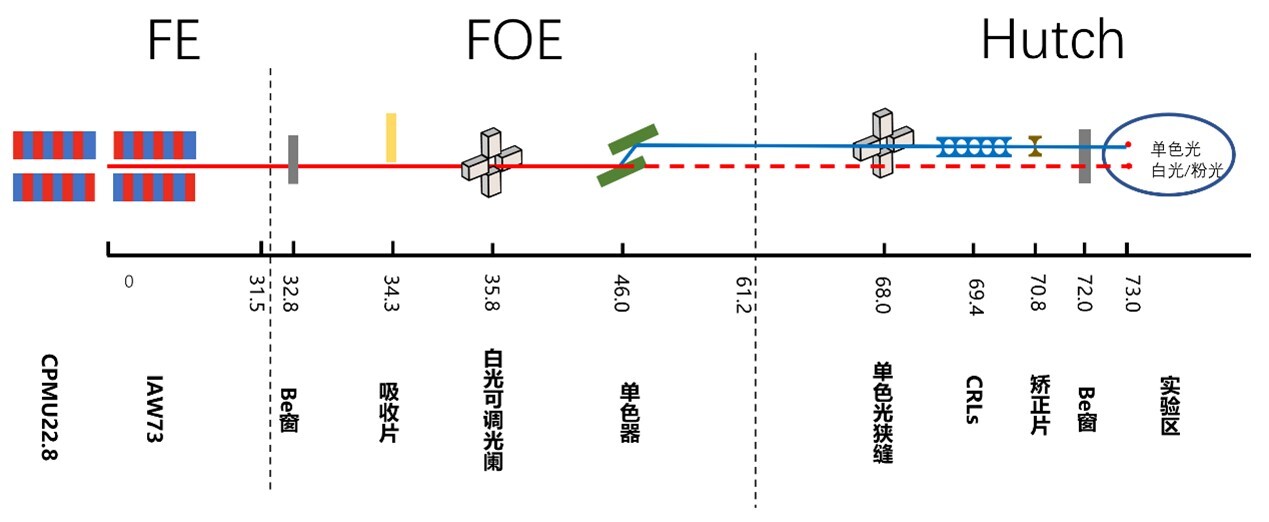

为全面适应多样化的科研测试需求，测试束线采用了高度灵活的光路设计，能够按需提供非聚焦白光、粉光、单色光，以及聚焦粉光与聚焦单色光等多种光束模式。束线核心光学系统主要包括双平晶单色器（DCM）、CRL透镜组及滤波器等设备，所有光学设备均支持移出光路或独立运行。其中，DCM采用液氮冷却方式，可在接近1000W的高热负载条件下工作；CRL透镜系统由10个可切换透镜臂构成，能够实现5–40 keV能区范围内多能量点的聚焦；滤波器组具备千瓦级热功率调节能力，可满足不同热负载要求的设备测试。
【科学目标Scientific Scope】
--满足高能同步辐射光源线站建设的需求，进行光束线设备、光学元件及探测器等在线检测
--为 X 射线探测器研发及 X 光学技术发展提供检测平台
--为同步辐射新方法的探究、新技术的发展提供便利的实验环境
【主要参数 Specifications】
|
Operation mode |
White/Pink/Mono beam、Focus beam |
|
Monochromatic beam energy range |
5 – 45 keV |
|
Energy Resolution |
Mono. Beam: 2× 10-4
Pink beam: ~1×10-2 |
|
Photon flux @ 73 m |
1×1012phs/s@15 keV, wiggler
2×1013phs/s@10.8 keV, undulator |
|
Beam size |
＜1 μm – 100 mm |
|
Thermal load |
Total power ＞5 kW
Max power density ＞40 W/mm2 |
|
White beam energy upper limit |
＞ 300 keV |
【主要特色Features】
- 国际上唯一(2025年11月)同时拥有wiggler和undulator的测试束线
- 具备多种供光模式、可灵活搭配光学元件和实验站
- 样品点光斑尺寸从微米到百mm跨尺度可调
- 可提供能量300keV以上X射线
【线站设备Equipment Availability】
|
设备名称 |
主要参数 |
|
多功能光学平台 |
三维多轨道可调，台面尺寸2000mm*1200mm |
|
六维样品台 |
70mm-200mm台面尺寸可选，平移台分辨率1μm，角度台分辨率0.0005° |
|
高精度角度台 |
分辨率0.01″ |
|
衍射仪 |
二圆、四圆衍射仪 |
|
探测器 |
2D相机：
直接探测光纤耦合类：像面尺寸21.5 x 12.6 mm，像素尺寸4.25 um；
间接成像可见光耦合类：相机像素4.6μm，拥有1×~20×多组显微镜头；
点探：
电离室；
光电二极管；
单光子计数型点探 |
