5月29日，高能同步辐射光源（HEPS）工程指挥部组织召开了HEPS储存环注入引出特种磁铁验收会，2台带状线冲击器、1台预引出冲击器、2台预废束冲击磁铁和2台Lambertson型切割磁铁全部通过测试验收，标志着储存环最后一个首圈调束必不可少的关键系统---注入引出系统进入设备安装阶段。
HEPS是一台束流能量为6GeV，发射度优于60pm·rad的第四代同步辐射光源，其储存环加速器采用典型的7BA消色散磁聚焦结构，机器动力学孔径远小于物理孔径，对束流注入物理方法和注入系统硬件提出了巨大的挑战。传统的离轴累积注入已不适用于HEPS储存环，只能采用在轴注入方案，并要求硬件设计上兼顾置换注入和纵向注入两种在轴注入的可能性。注入引出系统硬件设计的主要难点之一就是为实现6GeV束流的注入，必须将一台切割磁铁和一组冲击器排布在同一个6米长的直线节空间内,并尽可能保留足够长的漂移距离。在综合考虑切割板厚度、冲击强度、物理孔径、元件数量和长度等参数条件下，最终确定了几乎物理极限的硬件设计指标：切割磁铁场强为1T，切割板厚度2mm；冲击器的电极长度为300mm，间距为8mm，电极电压>±15kV，数量为5台。切割磁铁和冲击器循环束通道是整个HEPS储存环真空管道的瓶颈之处，通道物理孔径（H×V）分别为：10.5mm×5mm和12mm×8mm，这个特点导致设备结构设计复杂，部件机加工、焊接和装配精度要求高难度大，超高真空装配和获取困难，磁场测量困难，准直精度要求高等难点。
带状线冲击器采用新颖的5cell-module结构形式，缓解了纵向空间不足的难题，相邻条带电极间距仅6mm，同时采用自主研发的单通道高压射频穿墙件，实现了设备的全国产化，主要由王磊、施华和霍丽华等人共同完成。Lambertson型切割磁铁采用原创的半真空结构形式，切割板材料采用铁钴钒合金，将切割板厚度压缩到2mm，达到国际先进水平，主要由吴煜文（东莞研究部）、霍丽华、吴官健、齐铁柱等人共同完成。
陈锦晖领导的注入引出系统攻关团队在相关专业组的大力支持下，历经5年艰苦的研制工作，克服了重重困难，解决了一系列关键技术问题，圆满完成了研制任务，全面进入最后的设备安装和联调阶段。
（图1 HEPS储存环注入引出特种磁铁验收会现场）
（图2：注入引出研究团队与全部入列的注入引出特种磁铁合影）

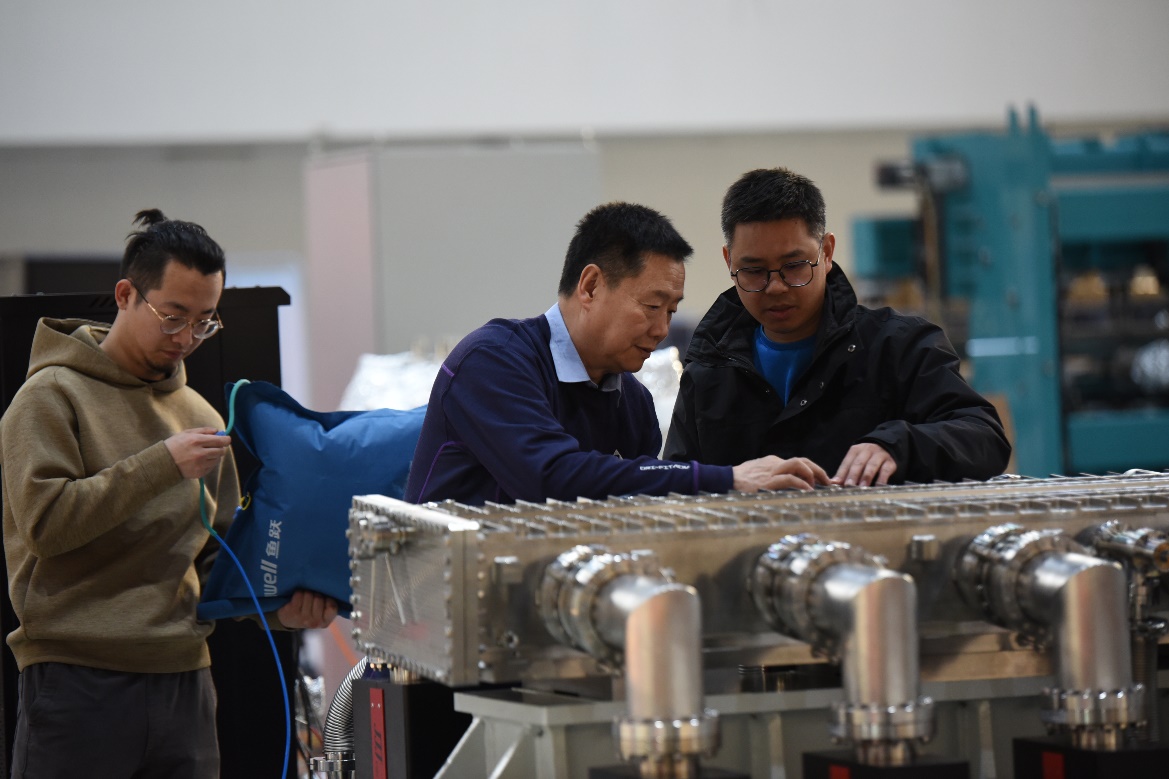

(图3：吴煜文、齐铁柱、吴官健正在进行Lambertson磁铁真空装配与检漏)
