近日，高能同步辐射光源（HEPS）硬X射线成像线站的大光斑紧凑型精密可调白光光阑完成了在线安装，该光阑也是我国首台自主研制的超大型同步辐射白光光斑精密调制设备。
HEPS硬X射线成像线站是高能同步辐射光源首期三条长光束线之一，该线站为插入件引出线站，装备了常规扭摆器、低温波荡器和芒果扭摆器三类不同性能插入件，具备高灵敏度、强穿透、大视场等优点，以硬X射线同轴相位衬度成像和衍射衬度成像实验方法为主，对工程材料和部件、生物医学、古生物学等研究具有重要意义。此次研制的精密可调白光光阑是硬X射线成像线站为单色器和滤光片组定义入射白光光斑的关键设备，位于离光源314.5米处，由四个相互独立的限光组件组成，束流方向的整体设备尺寸限制在700mm内，需要满足三种不同插入件的高热负载，同时实现大光斑全行程高精密调节。通过反复论证计算，在铬锆铜材料内直接加工蛇形冷却水路解决了限光组件需要在有限空间内承受高热负载的问题，并通过组合式铰链实现真空内外导向机构的连接，在确保限光组件运动精度的前提下实现平稳运动。
经检测，该光阑刀口运动分辨率为1μm，绝对定位精度优于1.5μm，重复定位精度优于0.5μm，在水平和垂直两个方向上400mm范围内刀口间的平行度优于150μm，真空度可达1E-6Pa。上线后该光阑可以实现上至300keV的高能同步辐射白光光束在0~390mm（H）×0~280mm（V）范围内精密调节，其主要性能指标在国际各先进光源同类型设备中均属于先进水平。
该设备由HEPS通用机械系统设计，中国科学院沈阳科学仪器股份有限公司承制，在通用机械系统负责人韩庆夫带领下，由系统成员李哲与光学系统、控制系统、硬X射线成像线站以及加工厂家密切合作，于5月顺利完成出厂验收。光阑到货后，由于设备体积大，在现场运输和装调时均需要克服现有空间有限的问题，经过一个半月的装调、测试和离线标定，完成在线安装，为后续光束线建设联调打下坚实基础。

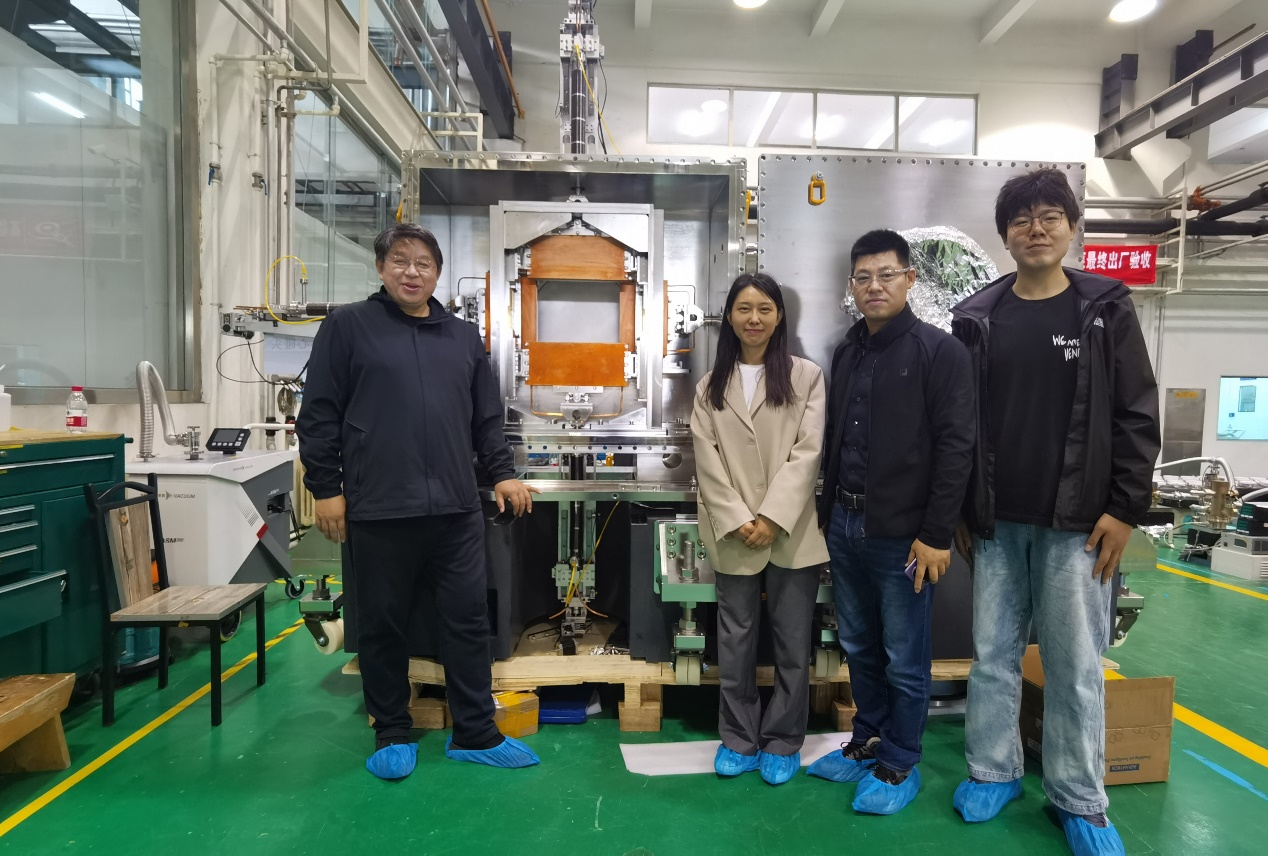

图1 大光斑紧凑型精密可调白光光阑现场验收及人员（硬X射线成像线站负责人黎刚、通机系统负责人韩庆夫、通机系统成员李哲、束线控制系统邓小宝）
图2 设备在线安装
