采购人：中国科学院高能物理研究所
采购项目名称：江门中微子实验探测器部分项目制作与安装
招标编号：IHEP-JM-ZB-07/2017
本项目划分为四个标包。第一包：中心探测器不锈钢网壳制造与安装；第二包：中心探测器有机玻璃球安装平台；第三包：反符合探测器主支撑结构制造与安装；第四包：光电倍增管支撑及其附属结构制造与安装。各包独立招标，分别报价。投标人可任选一个包或同时选两个及以上标包进行投标，如选两个（含）以上标包则应对各包分别进行报价，未提供各包独立报价仅提供总报价的将作为无效投标处理
第二包招标公告内容如下：
一、标包名称：中心探测器有机玻璃球安装平台
二、资金来源和采购预算：财政性资金，已落实，预算金额400万元。
三、项目工期：预计现场建设时间窗口区间为2019年9月至2020年8月，具体进度要求见招标文件。
四、招标产品内容：
（一）项目简介：
本项目是对江门中微子实验中心探测器有机玻璃球安装平台设计及制造进行的国内公开招标。
江门中微子实验（JUNO）是继大亚湾中微子实验后人类对中微子的进一步探索，它将对三种中微子的质量次序进行测量，以及对中微子振荡规律矩阵中的3个关键振荡参数进行精确测量，这对宇宙中的反物质消失之谜的研究将具有重要意义。
江门中微子实验场地位于广东省江门市金鸡镇，预计在2020年建成并开始运行。该实验的建设内容主要包括：位于地下700米的实验大厅及附属洞室、直径约43.5米深44米的大型水池、中心探测器、反符合探测器以及其他配套的设施。江门中微子实验将建于广东省江门市金鸡镇和赤水镇一带的打石山。打石山正好位于距阳江和台山反应堆等距离53公里处，此处来自台山和阳江核电站反应堆的中微子振荡效应最明显。
中心探测器结构示意图如图1所示，其整体形状为球形，置于直径约为43.5m，深44m的水池中。中心探测器主体结构分内层结构和外层结构，其中内层结构为直径（内径）35.4m的有机玻璃球壳，该球壳通过一定数量的支撑杆连接在外层不锈钢球面网壳上，钢网壳内径为40.1米，外直径为41.1米。有机玻璃球内装有2万吨液体闪烁体（下文简称为液闪），液闪密度为860kg/m3，其主要成分为烷基苯。不锈钢网壳的内表面安装有约18000只20英寸的和25000只3英寸的朝内的光电倍增管（下文简称PMT），以探测中微子；在中心探测器不锈钢网壳的外表面还安装有约2400只20英寸的朝外的PMT，这些PMT用以探测宇宙线产生的切伦科夫光满足反符合探测器(下文简称VETO)的探测需求。在有机玻璃球和不锈钢网壳之间以及不锈钢网壳和水池池壁之间，均有超纯水，它既作为屏蔽液体，也是反符合探测器的介质。中心探测器整体结构通过一定数量的立柱固定于水池底部。

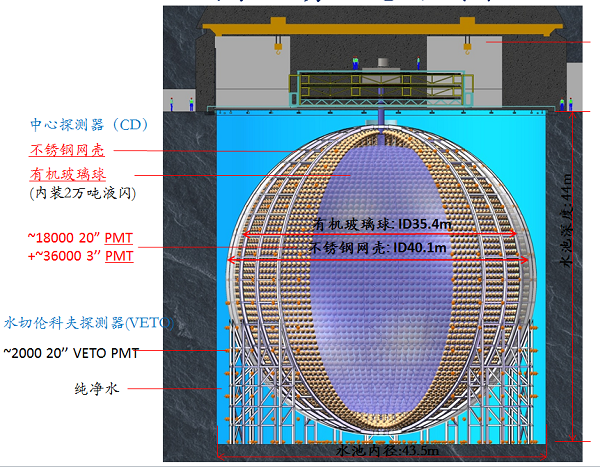

图1 中心探测器结构示意图
中心探测器有机玻璃球在现场的安装由上而下逐层进行，每一层的拼装聚合工作需要在一个安装平台上来完成，该平台在有机玻璃现场建造期间全程提供服务，在该平台上将完成如下工作：1）有机玻璃板（带调装工装）从水池吊装至平台、在平台上水平转运至安装位置；2）有机玻璃板在平台上的测量、调装、就位；3）有机玻璃板竖缝和环缝的聚合；4）聚合缝局部退火；5）聚合缝打磨抛光；6）聚合缝清洗；7）有机玻璃和不锈钢网壳之间590根支撑杆的安装；8）有机玻璃安装过程中如果在上部已经完成聚合的地方发现有开裂或者破损需要修复，需要提供修复所需高度的操作面。
本项目招标人提供中心探测器有机玻璃球安装平台的技术要求及中心探测器结构设计图纸；投标人负责有机玻璃球安装平台的方案设计、施工图设计、生产制造、运输、平台的现场安装和调试、有机玻璃球现场安装期间平台的升降及拆除等工作。
特别说明：本招标项目投标人根据要求设计制造有机玻璃球安装平台，但该安装平台的产权归投标人所有，在完成有机玻璃球安装后该平台由投标人收回，即本招标项目采购内容实为按招标人要求设计制造安装平台供招标人租赁，并在租赁期间投标人负责配合招标人的有机玻璃球安装工作提供平台运行操作服务，以确保有机玻璃球安装工作保质按期完成。
（二）主要功能要求和技术指标：
有机玻璃球安装平台的主要功能是为有机玻璃球现场制造提供一个操作平台，平台需要满足以下要求以满足有机玻璃球现场安装的需求：
1)不锈钢网壳安装基本完毕后，平台满足有机玻璃从上往下在不同层，不同高度不同直径处安装作业的操作需求。
2)平台结构应在满足结构和功能使用的前提下，进行轻量化、模块化设计，便于现场拆装，降低风险，同时减少拆装工期。
3)平台在整个升降过程中平稳移动，在有机玻璃安装过程中可靠就位，有机械自锁装置，杜绝发生意外。
4)有机玻璃球安装平台应可独立于不锈钢网壳进行支撑，这样有机玻璃在平台上对每一层竖缝进行粘接时，平台独立，不和网壳发生任何连接，此时网壳上可以进行PMT安装以及其他并行作业；当每一层竖缝聚合完成后，开始与上一层横缝进行粘接时，为确保上下层有机玻璃板之间不发生相对位移从而保证聚合质量，考虑将平台与不锈钢网壳在水平方向上进行刚性连接，此时所有不锈钢网壳上的并行作业，包括PMT的安装必须停止。
5)平台尽可能避免与水池侧壁发生关系，可以考虑在水池底部利用预埋件设计结构对平台进行支撑和固定，预埋件的数量尽可能少。预埋件高出水池底平面的部分在有机玻璃球安装完成后需要拆除。
6)平台可选用碳钢材料，但是操作过程中需做好与不锈钢结构的隔离，防止对不锈钢网壳及水池中其他不锈钢结构造成污染而发生腐蚀。
7)平台应具有足够的强度、刚度和稳定性：
要求平台在自重情况下挠度小于钢结构设计规范变形要求的1/500；平台具有一定刚度，平台竖向自振频率大于3Hz；货物在平台上进行转运的时候引起的平台水平位移小于20mm；平台上铺有平板，平板衔接处平滑过渡，衔接缝平面错位应小于5mm，保证不对运输小车的行走产生影响。在有机玻璃球建造过程中，尤其是在有机玻璃每一层调装、聚合粘接、退火阶段不会因为人员的操作和走动造成平台震动、晃动等不稳定情况，不会使平台在水平和垂直方向上发生位移。
8)平台承载力：有机玻璃制造过程中在赤道处板材数量最多，达到15块，在该位置处一圈有机玻璃板加上其工装的总重量为75吨，在此载荷下平台的变形增加量不超过15mm。考虑有机玻璃板块在平台上的转运，要求平台面载荷按照10KN/m2考虑。由于目前有机玻璃板的工装胎架方案还未最终确定，后期对于载荷要求可能会稍作调整。
9)平台上考虑设临时起吊装置：在有机玻璃上部烟囱内直径为800mm，这部分安装完成后，实验厅两部天车吊钩只能通过这个800mm直径的孔上下移动来进行有机玻璃板的吊运，一方面对于有机玻璃存在安全隐患，另外一方面，天车吊钩行程太大影响吊装效率，同时在后期与其他系统进行交叉作业的时候，天车使用可能会有冲突，因此要求在安装平台上设临时起吊装置，这样除最上部几层有机玻璃板之外，其余大部分有机玻璃板从水池底部吊至工作位置靠平台上的起吊装置来实现，要求额定起重荷载5吨，起吊过程平稳安全。此外，在安装有机玻璃球上面2层的时候，需要用到实验厅上部天车，为保护吊装时对有机玻璃不造成损坏，需要在烟囱上部网架处安装导向钢丝绳导向套。
10）平台上同时设人员上下爬梯和自动升降梯，满足工作人员上下需求，并考虑好安全防护措施。
11）平台中心处应设计有开口通道，作为有机玻璃板的物料垂直吊运通道:开口尺寸不小于9米×2米。每块有机玻璃板材由水池底部进行竖直起吊至平台表面，人工旋转板材90度后放置调整胎架上再通过底部滚轮转运至平台所指定的部位形成整环。
12）平台上应设计有清洗排水收集槽，用于有机玻璃表面清洗水收集，同时要考虑清洗过程中对于平台的防护，避免生锈，也避免污水污染不锈钢网壳结构。
13）平台周边及通道处设有安全防护栏，保证人员安全。
14）有机玻璃建造期间用电最大功率为530KW，由液闪生产间拉电缆到平台上，平台的移动需考虑电缆的位置及存放，具体事宜和有机玻璃公司讨论确定，为了不对其他操作工作产生影响，所有管线布置尽量从平台下部施工。
15）在探测器建造过程中，除了有机玻璃板以外，还有许多其他的零部件及设备需要在水池底部进行转运和存储，转运和存储过程中可能会用到短驳小车和一些辅助工装，平台设计过程中应考虑到这些需求。
16）现场安装时间要求：不锈钢网壳安装三个月期间，平台开始在现场进行搭建和准备工作，有机玻璃球现场安装开始前，平台安装调试完成。有机玻璃安装期间，平台每移动一层（包括直径伸缩）所用平均时间：不超过2天，这个时间后期需要结合有机玻璃安装方案和有机玻璃公司讨论并最终确定。
现在制定的有机玻璃安装工艺流程中有些工序暂时尚未对平台体提出特殊要求，后续如果有特殊考虑，再做补充。
注：1）安装施工现场在广东省江门市金鸡镇中微子实验站；2）详细技术要求见招标文件第四章技术文件。
五、投标资格：
本项目要求投标人资格条件如下：
（1）政府采购法第二十二条规定的资格条件。
（2）投标人应为在中国人民共和国境内合法注册的法人或其他组织，应具有住建部颁发的钢结构专业承包一级资质。
（3）近5年须承担过大型钢结构或者大型设备安装施工项目，须具有丰富的大型钢结构或者大型设备制造安装经验，拥有与本项目制造相适应的生产设备和生产场地，有完成本项目设计、生产、加工、测量和现场安装调试及操作的能力。项目涉及到的升降装置及控制系统应由具有相关操作及使用经验的单位承担（允许分包）。
（4）本项目接受联合体投标，但联合体成员（含牵头方）数量不得超过2家，并指定牵头方。
（5）在采购人处登记并购买标书。
六、招标文件发售时间：2017年7月25日～2017年8月8日（公休日除外）
每天9:00～11:00、14:00～16:30（北京时间）
七、招标文件发售地点：北京市石景山区玉泉路19号乙院（高能所）主楼A207室
八、招标文件购买方式：
招标文件（含图纸）每套500元人民币（招标文件及图纸仅电子版），招标文件售出不退。
购买方式可上门购买；也可电汇标书费以邮件联系方式购买，采用邮件联系方式购买的，请将银行出具的标书汇款回单、投标人名称、住所、联系人及电话、E-mail地址等信息用E-mail形式发送至qinlq@ihep.ac.cn。我们收到邮件后会立即将招标文件电子版用E-mail发给您。
投标时将收取8万元作为投标保证金。
注意：投标单位上门购买招标文件时请携带单位介绍信(盖公章)备查。请在介绍信上注明单位全称及其地址、邮编；联系人及其联系方法（包括手机、电话、传真、E-mail地址等）或提供购买人个人名片以便联系。
九、技术交底会
时间：北京时间2017年8月16日08:30-17:30，8月17日08:30-17:30
地点：北京市石景山区玉泉路19号乙院（高能所）主楼A415室
联系人及电话：马骁妍010-88236083 13810662715；
秦丽清010-88236259
十、投标截止时间：北京时间2017年9月14日上午9:00
十一、投标文件递交地点：（100043）北京市石景山区石景山路29号（京燕饭店）三层第四会议室
十二、开标时间：北京时间2017年9月14日上午9:00
十三、本项目联系方式：联系人：秦丽清
Email：qinlq@ihep.ac.cn
电话：010-88236259
全称：中国科学院高能物理研究所
开户银行：中国工商银行北京永定路支行
账号：0200 0049 0901 4451557
