显微CL( Micro-CL)
板状物CT检测的困难
现实中存在大量的板状物体,如果用常规的显微CT扫描存在两个重要的困难：

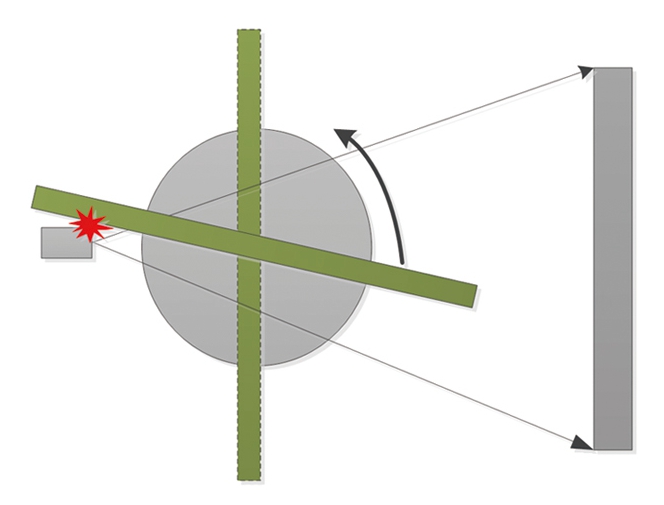

(1)由于板状构件的长、宽远大于其厚度,射线沿平行于板面的方向无法穿透构件。

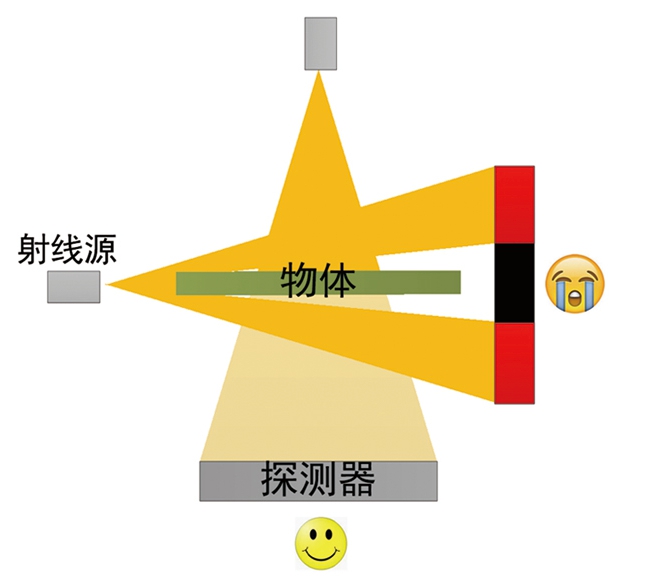

(2)为了避免旋转过程中射线源和物体的碰撞,无法令成像部位足够靠近射线源,也就是说无法进行髙分辨率扫描。
长边方向难以穿透
不能实现高分辨
显微CL系统结构

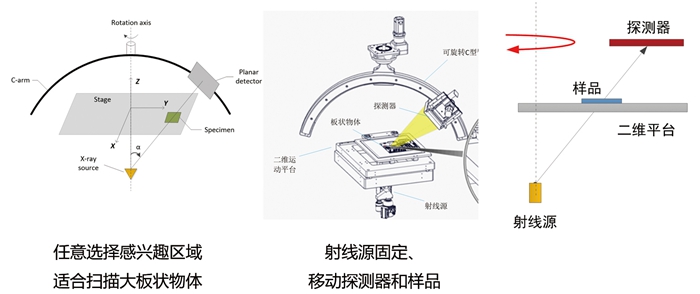

显微CL是针对板状物体设计的专用三维成像仪器。下图是显微CL系统的结构示意图。扫描时,将板状物体放置在二维平台上,探测器随C型臂转动,射线始终保持从倾斜的方向入射到板状物体上。由于倾斜扫描,显微CL损失了一部分的数据完备性,但是避免了前面提到的板状物显微CT成像的两个困难。

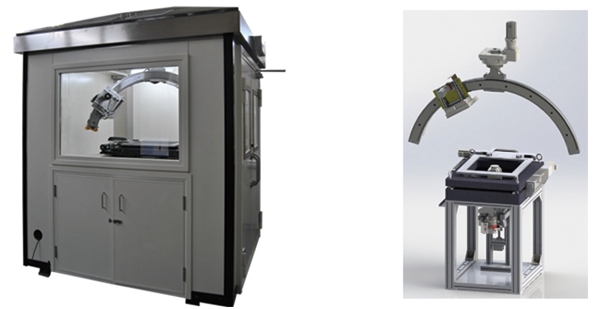

显微CL系统外观
目前电力电子器件多数为印刷电路板上焊接元件的形式,而大自然中的生物化石由于岩层挤压的缘故多数亦为板状,传统同轴CT系统在板状样本扫描中存在侧方难以穿透的问题,而采取CL扫描方式可以较好的解决这一问题。高能物理硏究所已经成功研制了显微CL系统,申请了7项国家专利。
实现了板状样本CL扫描方式。
实现了高分辨率下的大视野扫描。
样本空间自白度大,扫描样本大小限制较小。
扫描倾角和样本运动自由度高,可实现多种扫描形式。
已实现直线式CL扫描,旋转式CL扫描和平移式DR扫描。
